6口電源タップ
Platinum6-VP

KOJO TECHNOLOGY35周年記念 Hi-END電源タップ

KOJO TECHNOLOGYはお陰様を持ちまして会社設立35周年を迎えました。
これを記念し35thアニバーサリ＋Jtune(ジェイチューン)モデルとなるHi-END電源タップ：Platinum4-VPおよびPlatinum6-VPを世界数量限定（各50台）にて販売いたします。

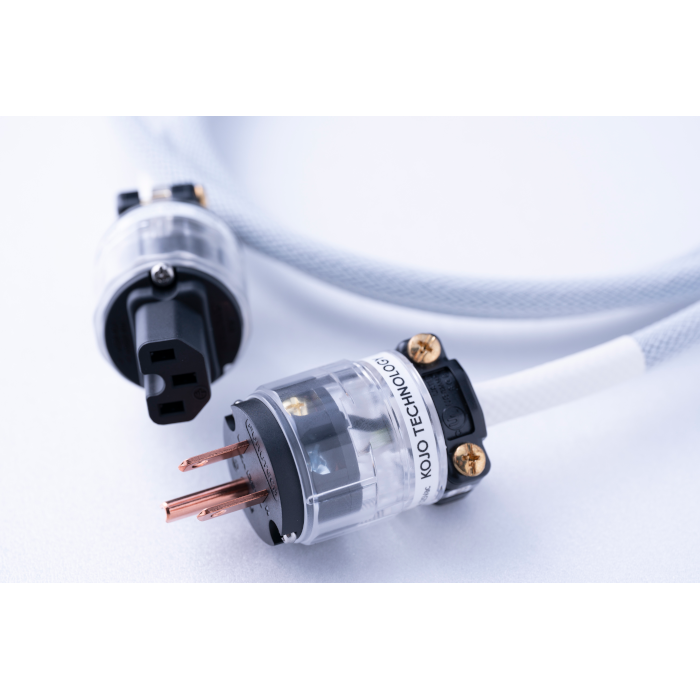

先着各35台には、特典として専用チューニングされた電源ケーブル（非売品）が付属されます。

◆Platinum6-VPの特長
誰も踏み入れたことのない斬新で独創的な技術を導入。
これまでの電源タップには類を見ない切り口で、Platinum4-VPおよび6-VPは企画開発され、ジョンがる隊長監修による「35周年アニバーサリ＋Jtune(ジェイチューン)モデル」となっています。

従来の電源タップは、各種使用部品への特殊素材採用や特殊メッキ、オリジナルの内部配線材採用などの他、筐体の素材や加工手段によって剛性化に伴う振動対策等を行い、音質コントロールがされてきました。
市場的には既にやりつくした感があり、新たな技術導入は困難な状況にありました。
Platinumシリーズは上記事項を吟味しつつ、新技術の導入で革新をもたらすこととなります。

プリント基板による内部配線
電源タップと言えば大電流を扱うアクセサリです。
それゆえ従来の電源タップはブスバーならびに純度（導電性）の高いケーブルや極太ケーブルが利用されてきました。

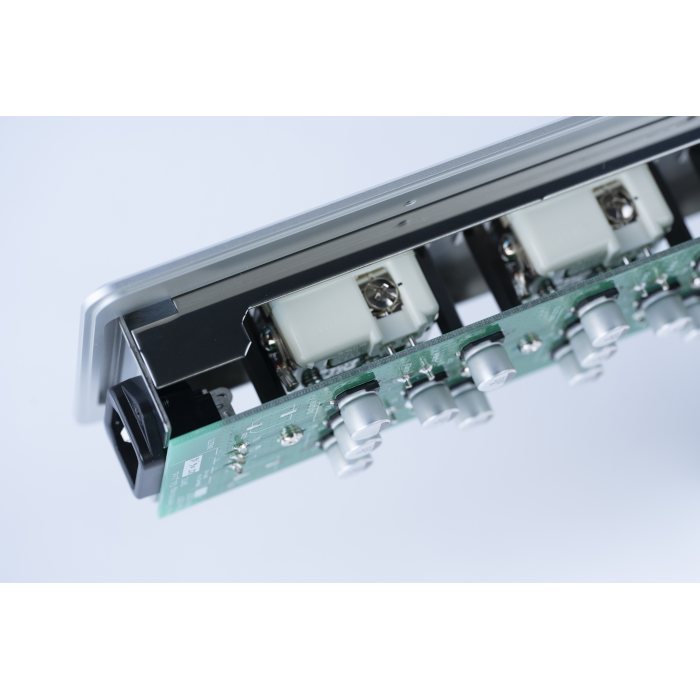

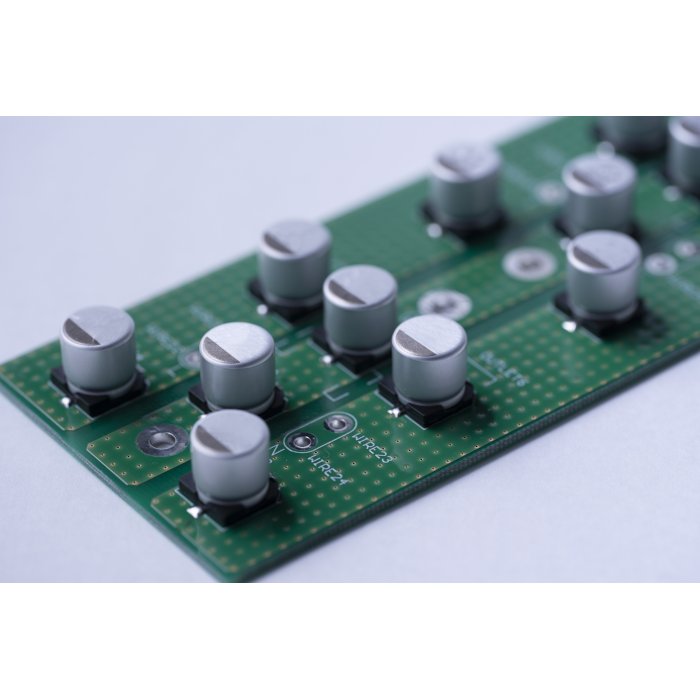

今回KOJO TECHNOLOGYはここにメスを入れ、プリント基板による電力供給の手法を選択しています。 一般的にプリント基板は厚さ：35μm／幅：10mmで10Aの許容と言われている中、Platinumシリーズは厚さ：140μm／幅：37.5mmという実に15倍にも及ぶ断面積で大容量化を実現。これは電源ケーブルの5.5SQ(スケア)（5.5mm2）に相当します。

また、パターンレイアウトはインレットから各コンセントへストレート配線。アースライン（G）は電源のニュートラルライン（N）とライブライン（L）でサンドイッチされ、電源ライン間の静電シールドを形成しています。

仮想アース技術の導入（ラインインピーダンスの低減）
弊社仮想アースはその電気工学的根拠のもと、オーディオ機材の基準となるアース（GND）を強化し、装置や内部回路の安定稼働を目的とするものです。 Platinumシリーズにはこの仮想アース技術が導入され、電源タップ内のGラインを強化すると共に電源ラインにも応用されています。導入された仮想アース技術はアルミ電解コンデンサ※1の電極表面積によるもので、N／LラインおよびGラインには、出力コンセント毎にそれぞれ2個の電解コンデンサを配置。N／LラインおよびGラインは、いずれも46,000cm2 ※2（Platinum4-VP）と広大な面積が確保されています。結果電源ラインの低インピーダンス化が図られ、よりスムーズな電力供給とノイズ抑制・耐量アップに大きく貢献しています。

KOJO TECHNOLOGYはこれについて検証を行っています。 一般的な電力ケーブルとして使用されるKIV2.0（2SQ）に対し、PCBパターン（PCBN）ではインピーダンス低減が図られています。また仮想アース技術の導入により、インピーダンスが更に低減されることを実証（PCBNC8）しています。

※1　弊社仮想アース技術で利用されるアルミ電解コンデンサは、コンデンサ機能としての働きは一切ありません。
※2　Platinum6-VPはN／Lライン：69,000cm2　Gライン：81,000cm2

弊社仮想アースの追加

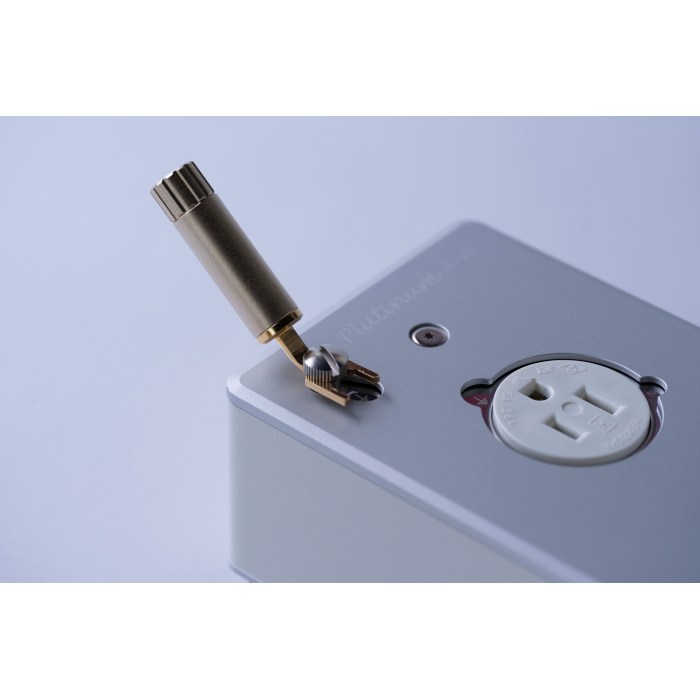

Platinumシリーズ本体にはアース端子が装備されています。内部基板のGラインおよび外装ケースに接続されており、2極アース線付電源ケーブルのアース線接続先として有効活用できるのは勿論のこと、弊社仮想アースシリーズ（BOX型、スティック型）を接続してシステムのアース（GND）を強化することができます。

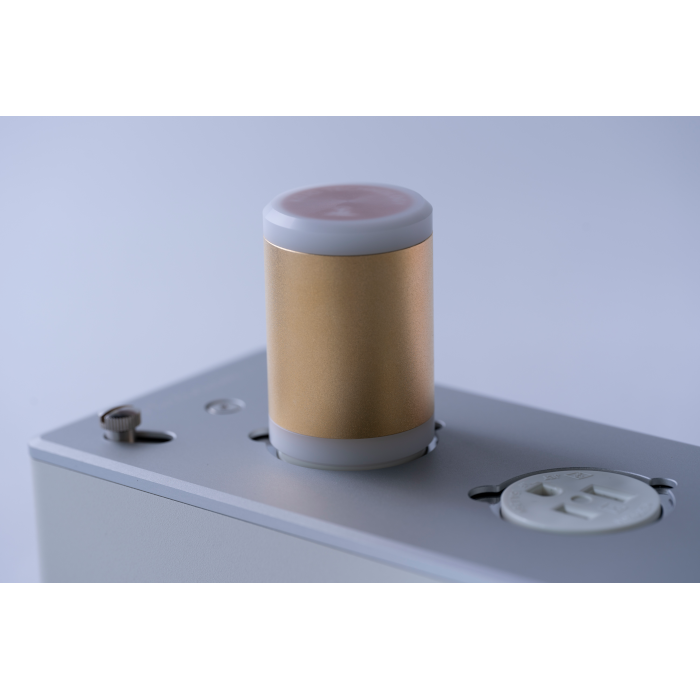

また、出力コンセントに空きがある場合、コンセントプラグ型仮想アース：Crystal Eop-Gを接続し強化することが可能です。

Mechanical Isolation System （M.I.S.）の採用
振動対策の一環としてPlatinumシリーズにはM.I.S.（メカニカル・アイソレーション・システム）が採用されています。

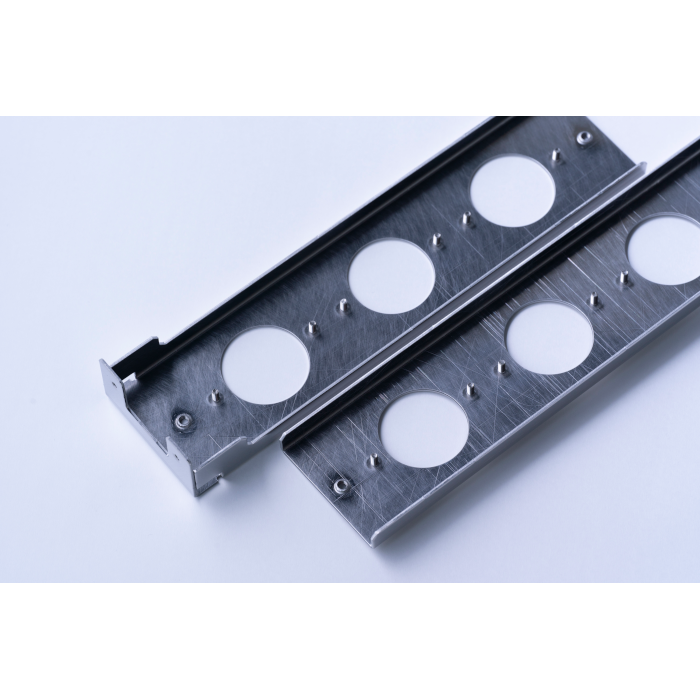

Platinumシリーズは、トップカバー、メインボディ、ボトムカバーの他、内部にはサブシャーシが設けられています。サブシャーシにはインレットやコンセント、電力供給を担うプリント基板の他、すべての部品が取り付けられています。
このユニット化されたサブシャーシはトップカバーに吊り下げられた構造となっており、その連結部には制振ワッシャとなるM2052※3を採用。外部（床など）から受ける振動を抑制しています。
上記構造から、サブシャーシユニットは連結部を除きすべての機構から完全にアイソレートされています。

※3　国立研究開発法人物質・材料研究機構[NIMS]（旧：科学技術省材料研究所）が1995年に特許（特許番号：第2849698号）を出願した合金。 Mn（マンガン）73% ＋Cu（銅）20%＋Ni（ニッケル）5%＋Fe（鉄）2 % からなるMnベースの合金で、振動負荷を受けた際、合金内に双晶活動(発生・消失・移動)が起こり、今までの合金にはみられなかった高い制振性を生むとされています。

様々な視点から吟味された筐体素材

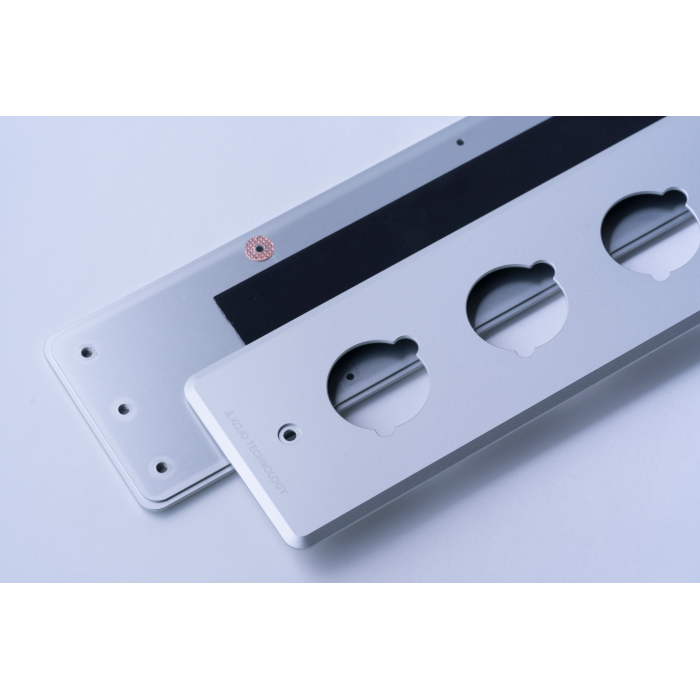

Platinumシリーズの筐体は全て金属で構成されており、高い剛性や堅牢性を提供しています。トップカバーとボトムカバーは肉厚のアルミプレートを削り出しし、高い剛性のもと堅牢性を維持しています。

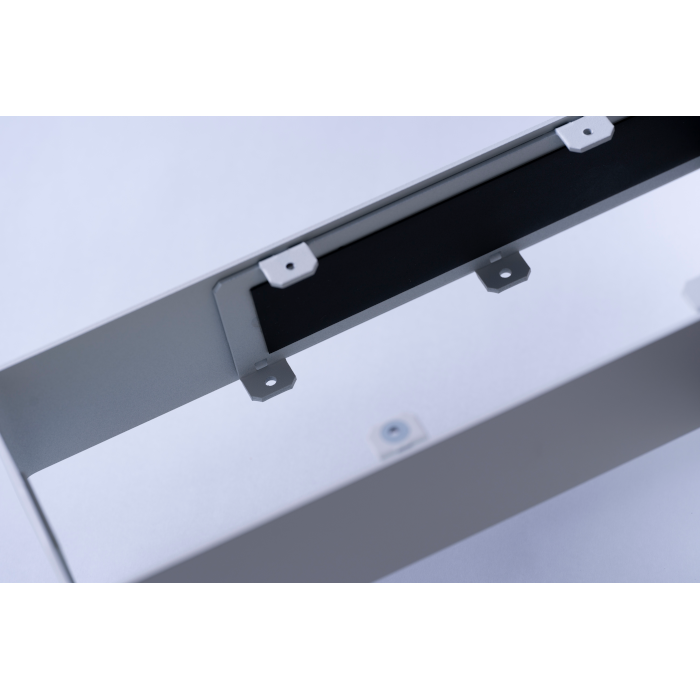

ボディには比重の高いスチールが採用され設置時の安定感を約束します。

またボディとボトムカバー内面には高い制振性で知られるハネナイトが採用され、振動抑制に細心の注意が図られています。
サブシャーシにはM.I.S.構造に耐えられるようステンレス鋼が使われています。 上記にて構成される筐体は高いシールド効果も保有し、それらは静電シールドおよび電磁シールドとして作用します。

電源タップは電源の分配機能という面から高電圧、大電流を扱うことになります。
電圧あるところに静電誘導、電流流れるところに電磁誘導が発生します。全て金属で構成されるPlatinumシリーズは、高いシールド性能をもってノイズ抑制効果を発揮します。
Platinumシリーズには更に磁気シールド作用があります。50/60Hzで供給される電源は極低周波と言われ、電磁誘導によって磁界を発生させています。比較的高い周波数であれば非鉄金属（アルミ、銅など）でも効果を発揮しますが、極低周波においては磁性体である必要があります。

Platinumシリーズは前述のようにボディ部分にスチール材が採用されており、静電、電磁シールドと共に磁気シールドの役割も担っています。
またサブシャーシにはステンレス材が採用されていますが、クロムが含有されたフェライト系ステンレス鋼素材となっており磁性体です。これらによりPlatinumシリーズはボトム面を除く5方向に対して磁気シールド作用が機能します。

オーディオにおいて磁性体は時として邪魔者扱いされますが、弊社はその利用方法によるものと理解しています。この絶妙なバランスが保たれたときブレークスルーは生まれます。

高性能なパーツ群
■インレットおよびコンセント

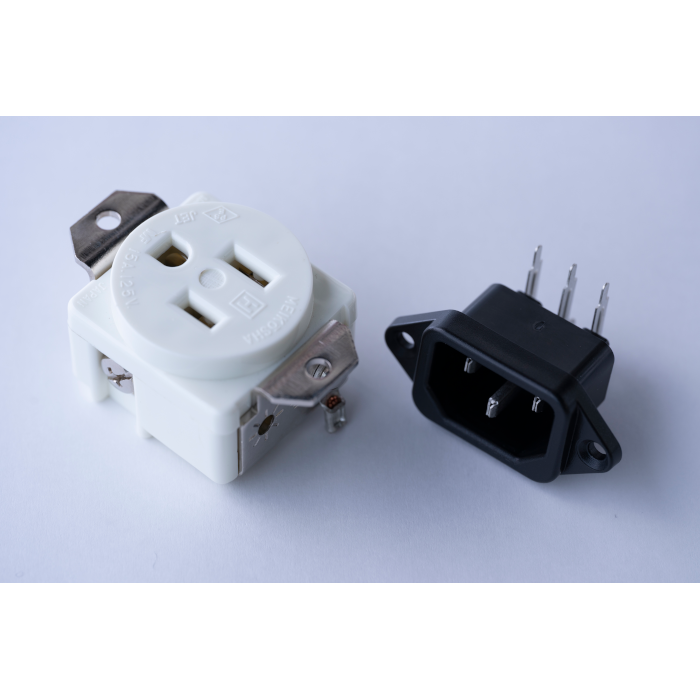

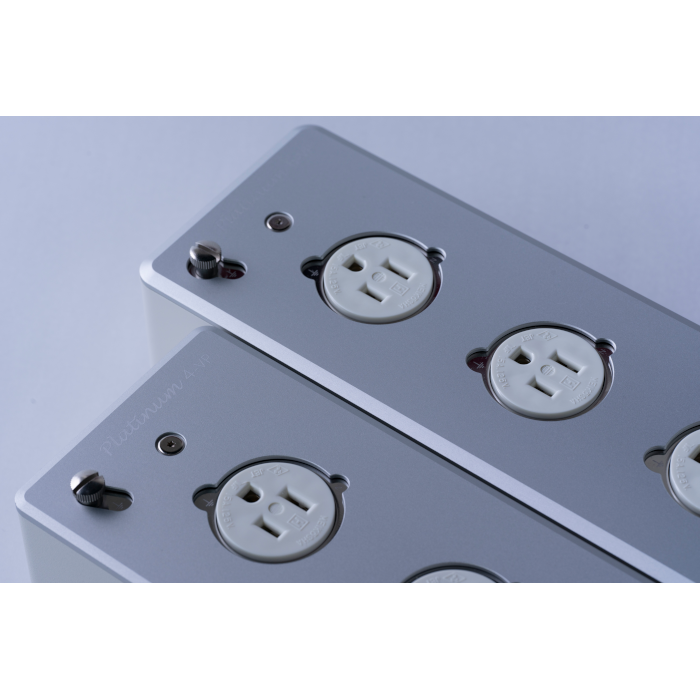

電源タップの利用による不用意なカラーリングを避けるため、インレットには銅合金錫メッキ、コンセントには銅合金ニッケルメッキを採用しています。 インレットはプリント基板直付けとなることから、繰り返し行われる電源ケーブルの挿抜において機械的な負荷が加わります。Platinumシリーズではインレットがサブシャーシにもネジ止めされており、一般的な電源タップと同等あるいはそれ以上に強固なものになっています。 コンセントには医療関連で定評高い明工社製ホスピタルグレードを採用。プラグ挿入時のホールド性を高め、安定した接続と低接触抵抗を約束します。

■アルミ電解コンデンサ

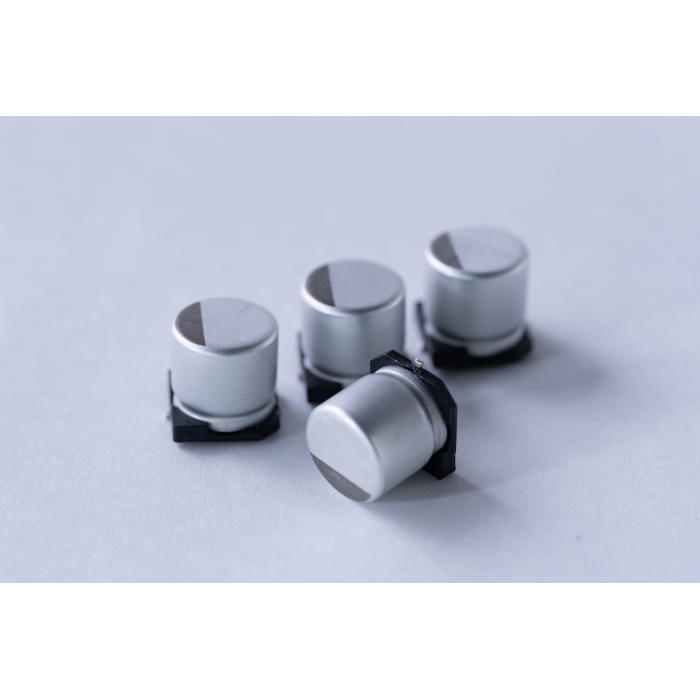

導体表面積の拡大（仮想アース技術）を担うアルミ電解コンデンサには、弊社初となるSMT（表面実装）タイプを採用。リード配線を極短化することで、高周波におけるインダクタンス成分の増加を抑制しています。

■インシュレータ

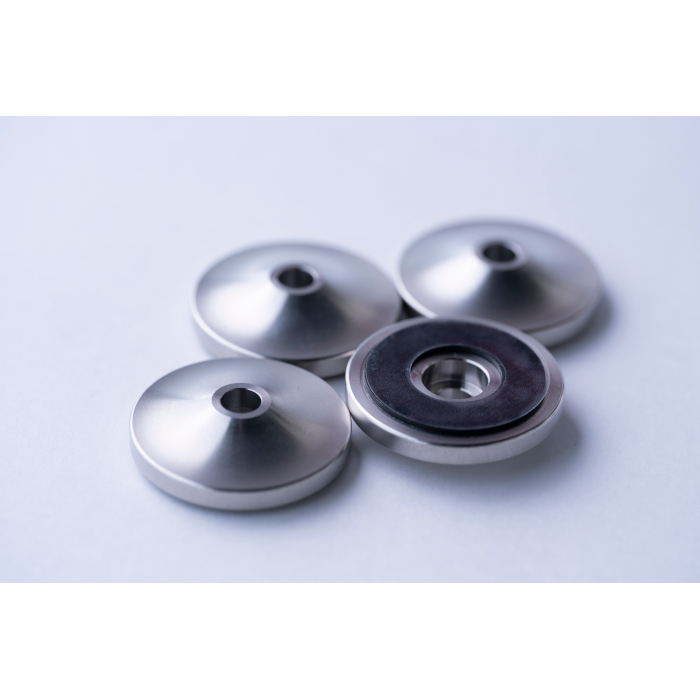

Platinumシリーズには専用のインシュレータ※4が準備（付属）されています。富士山をモチーフにデザインされたステンレス製インシュレータは、その山頂部がボトムカバーとの接触面を低減。更にインシュレータ底面には制振シートのハネナイトが採用されており、電源タップ本体に伝達される床面からの振動を抑制します。
※4　インシュレータ4個のほか、取付ネジ4個と取付工具1個が付属。またインシュレータは4点止めまたは3点止めが可能です。

高いユーザビリティ

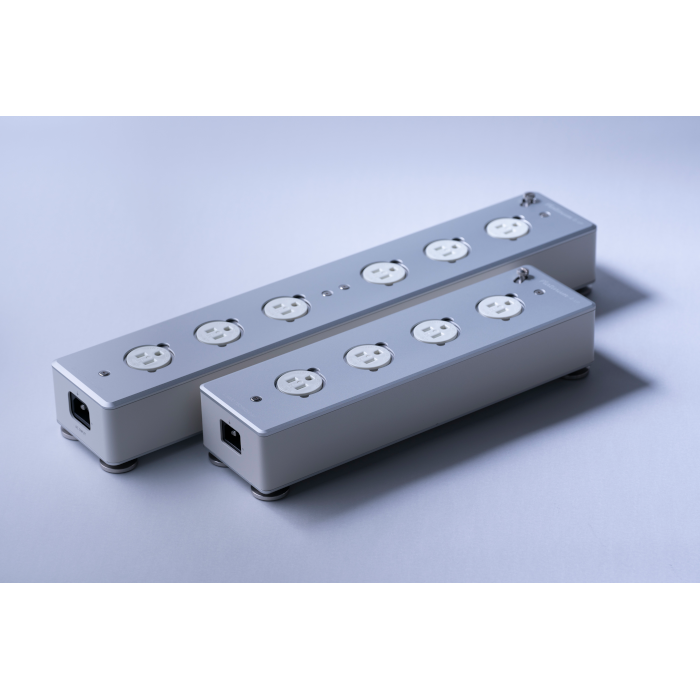

Platinumシリーズには4口のコンセントを装備したPlatinum4-VPと6口のコンセントを装備したPlatinum6-VPの2ラインアップで構成され、システムの大小に応じて選択することが可能です。

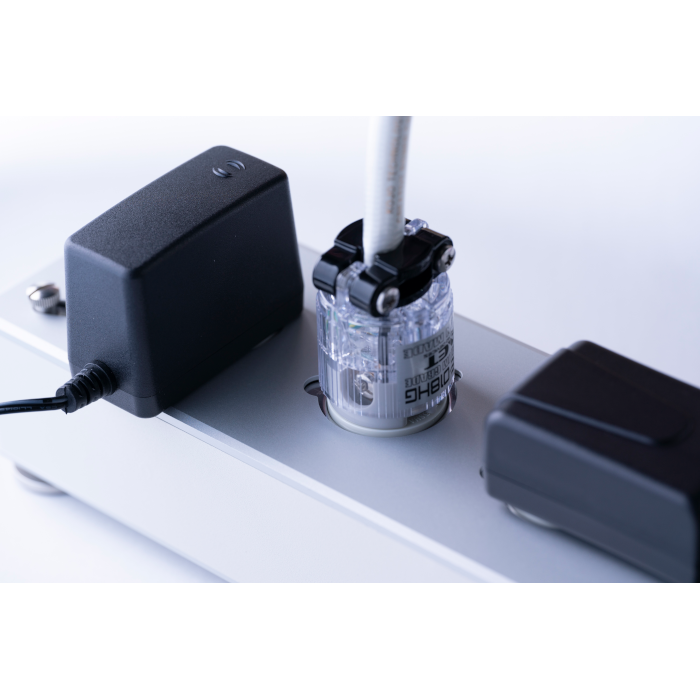

コンセントの配置は、様々なサイズのACアダプタ接続に対応するため、十分な間隔が設けられています。これにより互いの物理的干渉を避けると共に、無用なコンセントの塞ぎを防止することが可能になっています。
コンセントを無駄にすることなくユーザビリティに富んだモデルになっています。

デザイン
貴金属のプラチナからイメージする印象は「高級」「純粋」「洗練」などでしょうか。
KOJO TECHNOLOGYが提供するPlatinumシリーズはまさにここにあります。
これまでの電源タップには見ないキラリと光る意匠！トップカバーには従来シルク印刷で表示されていたN極やアースマークを取り止め、Platinumという称号とKOJO TECHNOLOGYのブランド名のみをレーザ刻印。
トップカバーおよびボトムカバーの表面処理は、サンドブラスト加工にアルマイト処理が施されており、嫌みのない落ち着きがシンプルでありながら優美さを兼ね備えています。

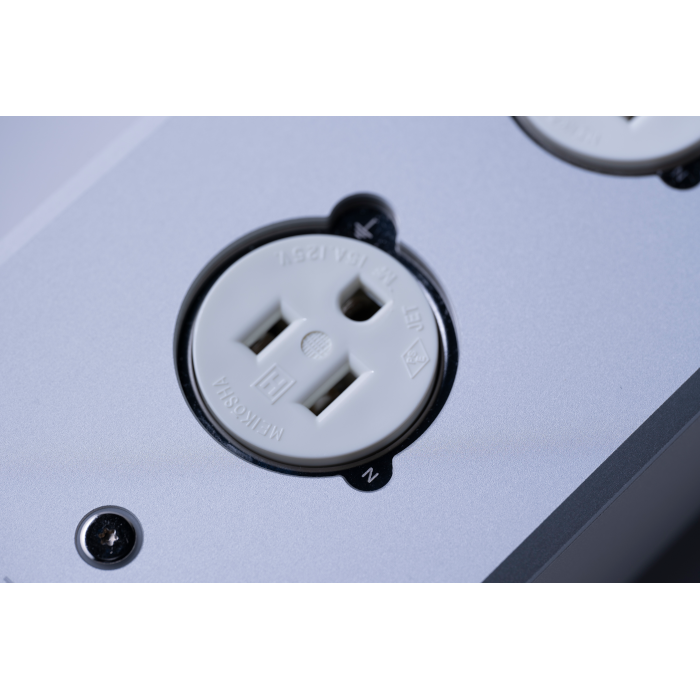

またトップカバーから排除されたN極とアース極のマークは、トップカバーのアイコ二ックなコンセント窓から覗く鏡面仕上げサブシャーシへ移行。平面的なデザインになりがちな電源タップに対し、機能的な理由から採用されたM.I.S.と相まって奥行きのある立体的なデザインとなっています。
ボディはクールグレイと称されるホワイト系梨地マット色で塗装され、純粋さを醸し出しています。
振動抑制のために本体隅に設けられた専用インシュレータもまた、本体の安定性を向上させると共にデザイン的な安定性をもたらしています。
Platinumシリーズは機能美と洗練された高級感溢れるデザインに仕上げられ、35thアニバーサリモデルに相応しいプラチナムな製品と言えます。

音質傾向（没入型電源アクセサリ）
近年KOJO TECHNOLOGYが注力してきた仮想アースは、その音質効果がステレオ領域を超えた領域（立体的音場）に達するものとして「2ch超越ゾーン突入」というキャッチコピーが話題となりました。
オーディオファイルにとってステレオ再生における立体的音場の再現はまさに醍醐味です。
Platinumシリーズが提供する音質効果はついにそのゾーンをも突破！いよいよ没入世代へと移行します。
この没入型電源タップは立体的音場を再現するツールのひとつであり、更にそれを獲得したうえでの音楽鑑賞は、まさに没頭を表し没入へと誘ってくれます。 今度は「ゾーン突破！没入型アクセサリ」です。



◆Platinum6-VPの仕様
入出力

ライン導体表面積(typ.)

ラインインピーダンス (typ.) ※インレットーコンセント（port6）間

※入力電源ケーブルは付属されておりません。
